Leitfaden für Schmiedeteile aus Kohlenstoff-, Legierungs-, Edelstahl- und Nickellegierungsstahl

Schmiedestücke aus Kohlenstoffstahl bieten das beste Kosten-Festigkeits-Verhältnis für allgemeine Strukturanwendungen; Schmiedestücke aus legiertem Stahl bieten verbesserte mechanische Eigenschaften für anspruchsvolle Last- und Temperaturbedingungen; Schmiedeteile aus rostfreiem Stahl bieten Korrosionsbeständigkeit für chemische und lebensmittelverarbeitende Umgebungen; und Schmiedeteile aus legiertem Stahl auf Nickelbasis sind die einzige praktische Wahl für den Einsatz bei extremen Temperaturen und hoher Korrosion über 650 °C. Diese vier Schmiedematerialkategorien sind nicht austauschbar – jede befasst sich mit bestimmten Betriebsbedingungen, und die Auswahl der falschen Kategorie führt entweder zu kostspieligen Überspezifikationen oder zu vorzeitigem Komponentenausfall. Der Schmiedeprozess selbst – der die Kornstruktur verfeinert, innere Porosität beseitigt und den Faserfluss an den Spannungspfaden der Komponente ausrichtet – verstärkt die inhärenten Vorteile jeder Legierungsklasse über das hinaus, was durch Gießen oder Bearbeiten aus Stangenmaterial erreicht werden kann.

Warum der Schmiedeprozess in allen Legierungsklassen wichtig ist

Bevor jede Materialkategorie untersucht wird, ist es wichtig zu verstehen, welchen Beitrag der Schmiedeprozess unabhängig vom Legierungstyp zur Komponentenleistung leistet. Beim Schmieden wird Metall oberhalb seiner Rekristallisationstemperatur (Warmschmieden) oder darunter (Kalt- und Warmschmieden) bearbeitet, wobei Druckkräfte durch Gesenke ausgeübt werden, um den Barren in die gewünschte Form zu verformen. Diese mechanische Bearbeitung bringt drei strukturelle Vorteile mit sich, die sich direkt auf die Komponentenleistung auswirken:

• Kornverfeinerung: Durch mechanische Verformung wird die grobe dendritische Kornstruktur des Gussbarrens aufgebrochen und eine feinere, gleichmäßigere Korngröße erzeugt. Eine feinere Kornstruktur verbessert die Zugfestigkeit, Ermüdungsbeständigkeit und Schlagzähigkeit bei allen Legierungstypen.
• Beseitigung von Porosität und Entmischung: Druckschmiedekräfte kollabieren innere Hohlräume, Gasporen und dendritische Segregationszonen, die im Ausgangsbarren oder Barren vorhanden sind, wodurch eine völlig dichte, homogene Mikrostruktur entsteht. Gussteile gleicher Größe behalten diese Mängel bei, sofern sie nicht dem heißisostatischen Pressen (HIP) unterzogen werden.
• Ausgerichteter Kornfluss (Faserfluss): Das kontrollierte Gesenkdesign lenkt den Materialfluss so, dass die Kornflusslinien der Kontur des fertigen Bauteils folgen und nicht durch maschinelle Bearbeitung geschnitten werden. Bei einer geschmiedeten Pleuelstange beispielsweise fließt die Körnung kontinuierlich durch den Stangenkörper und um den Bohrungsradius herum, was die Ermüdungslebensdauer an Spannungskonzentrationspunkten im Vergleich zu einer aus der Stange gefertigten Alternative deutlich verbessert.

Die praktischen Auswirkungen dieser Vorteile sind messbar: Schmiedestücke weisen typischerweise eine um 20–30 % höhere Zugfestigkeit, eine um 15–25 % höhere Streckgrenze und eine wesentlich bessere Ermüdungs- und Schlagfestigkeit auf als Gussteile gleicher Legierungszusammensetzung und Nenngeometrie. Diese strukturelle Überlegenheit ist bei Schmiedestücken aus Kohlenstoffstahl, legiertem Stahl, rostfreiem Stahl und Nickelbasislegierungen gleichbleibend – was das Schmieden zum Herstellungsverfahren der Wahl macht, wenn die Komponentenzuverlässigkeit unter zyklischer oder Stoßbelastung von entscheidender Bedeutung ist.

Schmiedeteile aus Kohlenstoffstahl : Das Arbeitshaus der industriellen Fertigung

Schmiedestücke aus Kohlenstoffstahl werden aus enthaltenden Stählen hergestellt 0,10–0,60 % Kohlenstoff mit Mangan als primärem sekundärem Legierungselement und minimalen absichtlichen Zusätzen anderer Elemente. Sie stellen schätzungsweise das größte Volumensegment der globalen Schmiedeindustrie dar 60–65 % aller Stahlschmiedestücke nach Gewicht .

Sortenklassifizierung und mechanische Eigenschaften

Schmiedestücke aus Kohlenstoffstahl werden hauptsächlich nach dem Kohlenstoffgehalt klassifiziert, der den erreichbaren Festigkeitsbereich und die Reaktion auf die Wärmebehandlung bestimmt:

• Kohlenstoffarm (0,10–0,25 % C, z. B. AISI 1018, 1020): Zugfestigkeit 380–520 MPa, hohe Duktilität (Dehnung 25–35 %), ausgezeichnete Schweißbarkeit. Wird in Automobilkarosserieteilen, landwirtschaftlichen Geräteverbindungen und Strukturflanschen verwendet, bei denen die Formbarkeit wichtiger ist als die ultimative Festigkeit.
• Mittlerer Kohlenstoff (0,30–0,50 % C, z. B. AISI 1040, 1045): Zugfestigkeit 600–800 MPa nach Normalisieren, bis zu 1.000 MPa nach dem Abschrecken und Anlassen. Das am weitesten verbreitete Sortiment für strukturelle Schmiedeteile, einschließlich Kurbelwellen, Pleuelstangen, Zahnräder und Achswellen.
• Hoher Kohlenstoffgehalt (0,55–0,70 % C, z. B. AISI 1060, 1070): Zugfestigkeit 800–1.000 MPa, höhere Härte, verminderte Schweißbarkeit. Wird in Schienenkomponenten, Federn und verschleißfesten Schmiedeteilen verwendet, bei denen die Oberflächenhärte die Hauptanforderung ist.

Schmiedeprozesse für Kohlenstoffstahl

Der Schmiedetemperaturbereich für Kohlenstoffstähle beträgt 1.100–1.250 °C zum Warmschmieden. Sorten mit mittlerem und hohem Kohlenstoffgehalt werden typischerweise normalisiert (luftgekühlt ab ca. 870 °C) oder nach dem Schmieden abgeschreckt und angelassen, um bestimmte mechanische Eigenschaften zu erreichen. Die Anlasstemperatur wird angepasst, um ein Gleichgewicht zwischen Festigkeit und Zähigkeit herzustellen. Höhere Anlasstemperaturen führen zu einer geringeren Festigkeit, aber einer besseren Schlagfestigkeit, ein Kompromiss, der je nach Anwendungsanforderung unterschiedlich ist.

Anwendungen und Einschränkungen

Schmiedeteile aus Kohlenstoffstahl sind die Standardwahl für:

• Antriebsstrangkomponenten für Kraftfahrzeuge (Kurbelwellen, Pleuel, Nockenwellen, Differentialgetriebe)
• Bau- und Bergbauausrüstung (Baggerzähne, Bohrer, Hammerköpfe)
• Druckbehälterflansche und Rohrverbindungen (ASTM A105 für Umgebungstemperatur-Flansche aus Kohlenstoffstahl)
• Bahnkomponenten (Radnaben, Achsen, Kupplungen)

Die Haupteinschränkungen von Schmiedeteilen aus Kohlenstoffstahl sind die schlechte Korrosionsbeständigkeit (die bei den meisten Außenanwendungen Schutzbeschichtungen erfordert) und die begrenzte Festigkeit bei erhöhter Temperatur (oben im Allgemeinen ungeeignet). 400°C für dauerhafte Tragfähigkeit) und eingeschränkte Härtbarkeit bei großen Querschnittsgrößen, bei denen legierter Stahl erforderlich ist, um eine Durchhärtung zu erreichen.

Schmiedestücke aus legiertem Stahl : Verbesserte Leistung durch Compositional Engineering

Schmiedeteile aus legiertem Stahl werden aus Stählen hergestellt, denen absichtlich ein oder mehrere Legierungselemente – Chrom, Molybdän, Nickel, Vanadium, Mangan oder Kombinationen – in Mengen zugesetzt werden, die messbare Verbesserungen der mechanischen Eigenschaften, der Härtbarkeit oder der Leistung bei erhöhten Temperaturen bewirken, die über das hinausgehen, was Kohlenstoff allein erreichen kann.

Wichtige Legierungselemente und ihre Beiträge

• Chrom (Cr, 0,5–2,0 %): Verbessert die Härtbarkeit, Verschleißfestigkeit und Oxidationsbeständigkeit bei erhöhten Temperaturen. Kommt in den meisten mittellegierten und hochfesten legierten Stählen vor.
• Molybdän (Mo, 0,15–0,5 %): Erhöht die Härtbarkeit in dicken Abschnitten erheblich, verbessert die Kriechfestigkeit bei erhöhten Temperaturen (bis zu 550 °C) und verringert die Anfälligkeit für Anlassversprödung. Wird oft in Kombination mit Chrom verwendet (Cr-Mo-Stähle wie AISI 4130, 4140, 4142).
• Nickel (Ni, 1,5–4,0 %): Verbessert die Zähigkeit und Schlagfestigkeit, insbesondere bei Minustemperaturen. Wird in Tieftemperatur-Druckbehälterschmiedeteilen (Stähle mit 3,5 % Ni für den Einsatz bis –100 °C) und in Ni-Cr-Mo-Baustählen verwendet.
• Vanadium (V, 0,05–0,15 %): Bildet feine Karbidausscheidungen, die dem Kornwachstum beim Schmieden widerstehen und nach der Wärmebehandlung für eine Ausscheidungshärtung sorgen. Wird in Werkzeugstählen und hochfesten niedriglegierten Schmiedestücken (HSLA) verwendet.
• Mangan (Mn, 1,0–1,8 %): Verbessert die Härtbarkeit und Festigkeit bei gleichzeitiger Beibehaltung der Schweißbarkeit. Das Hauptlegierungselement in HSLA-Sorten für Strukturschmiedeteile.

Gängige Schmiedesorten aus legiertem Stahl und ihre Eigenschaften

Vorteile von Abschnittsgröße und Härtbarkeit

Einer der praktisch wichtigsten Vorteile von Schmiedestücken aus legiertem Stahl gegenüber Kohlenstoffstahl ist Durchhärtbarkeit in großen Abschnittsgrößen . Ein Stahl mit mittlerem Kohlenstoffgehalt (AISI 1045), der bei 850 °C abgeschreckt wird, erreicht nur bis zu einer Tiefe von etwa 100 % den vollständigen Martensitgehalt 10–15 mm von der Oberfläche in einem Stab mit 100 mm Durchmesser – der Kern bleibt weicher Perlit/Bainit. AISI 4140 (Cr-Mo) erreicht durchgehend Martensit 50–75 mm Durchmesser Abschnitt; AISI 4340 (Ni-Cr-Mo) erweitert dies auf 100–150 mm . Dies ist entscheidend für große geschmiedete Wellen, Gesenke und Strukturbauteile, bei denen gleichmäßige mechanische Eigenschaften über den gesamten Querschnitt erforderlich sind.

Schmiedeteile aus Edelstahl : Korrosionsbeständigkeit trifft auf strukturelle Leistung

Schmiedestücke aus rostfreiem Stahl enthalten ein Minimum an 10,5 % Chrom , das auf der Oberfläche einen passiven Chromoxidfilm bildet, der Oxidation und Korrosionsangriffen widersteht. Die Kombination aus Korrosionsbeständigkeit mit den mechanischen Eigenschaften und strukturellen Vorteilen des Schmiedeprozesses macht Schmiedeteile aus rostfreiem Stahl zur Standardwahl für chemische Verarbeitung, Lebensmittel und Getränke, Schifffahrt und Nuklearanwendungen, bei denen die Langlebigkeit des Materials in aggressiven Umgebungen das entscheidende Designkriterium ist.

In Schmiedeteilen verwendete Edelstahlfamilien

In Schmiedestücken werden vier Mikrostrukturfamilien aus rostfreiem Stahl verwendet, von denen jede ein eigenes Eigenschaftsprofil aufweist:

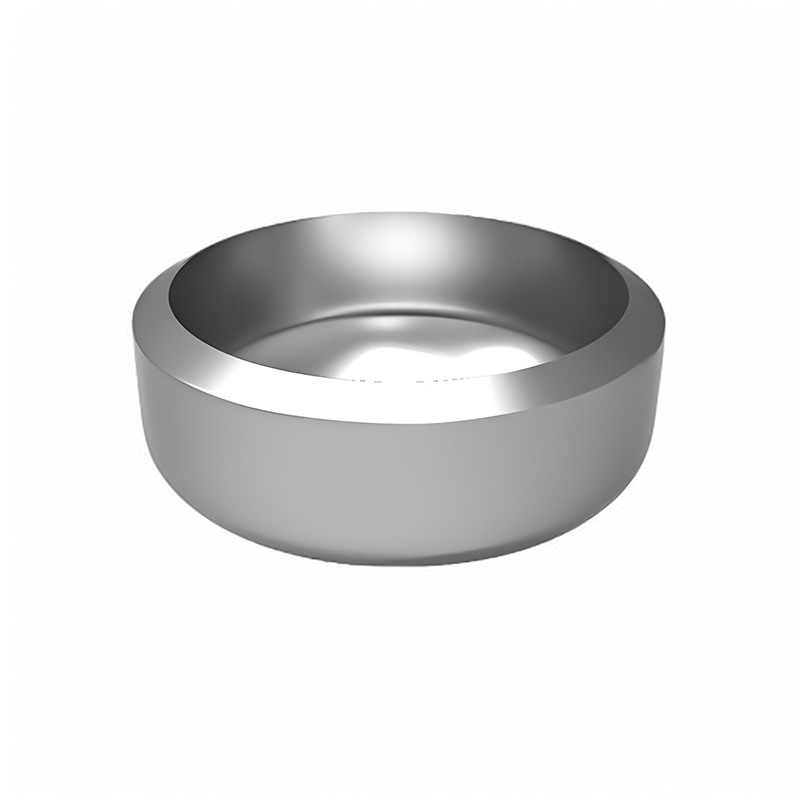

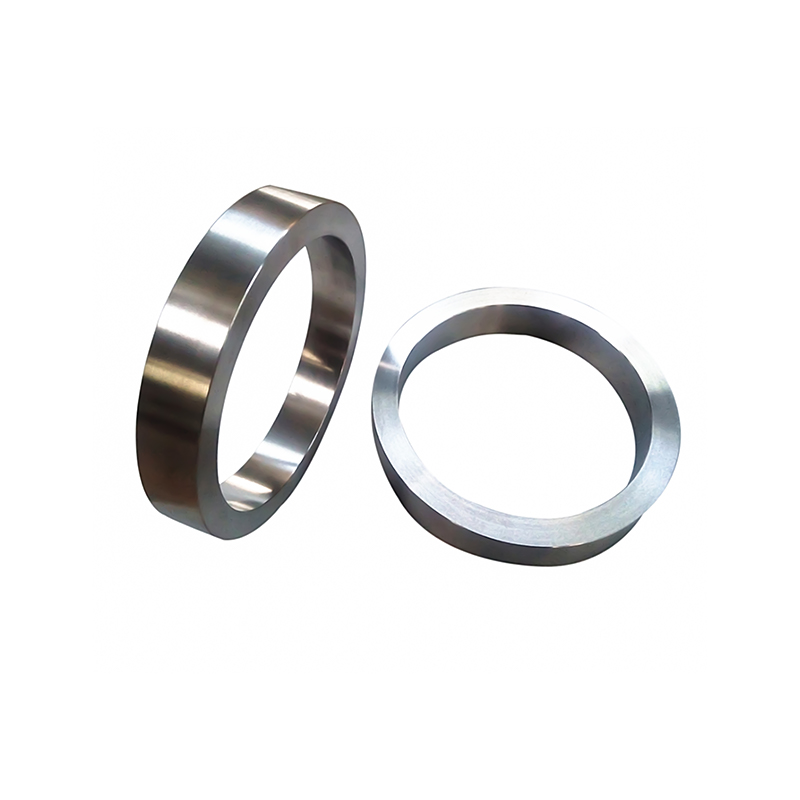

• Austenitische Edelstähle (z. B. AISI 304, 316, 316L): Die am häufigsten geschmiedete Edelstahlfamilie. Nicht magnetisch, ausgezeichnete Korrosionsbeständigkeit, gute Kältezähigkeit und gute Schweißbarkeit. Kann nicht durch Wärmebehandlung gehärtet werden – durch Kaltumformung oder durch Lösungsglühen verstärkt werden, um maximale Korrosionsbeständigkeit zu erreichen. Zugfestigkeit typischerweise 515–690 MPa im geglühten Zustand. ASTM A182 F316/F316L ist die Standardspezifikation für Edelstahlflansche und -armaturen in der chemischen Verarbeitung und bei Offshore-Anwendungen.

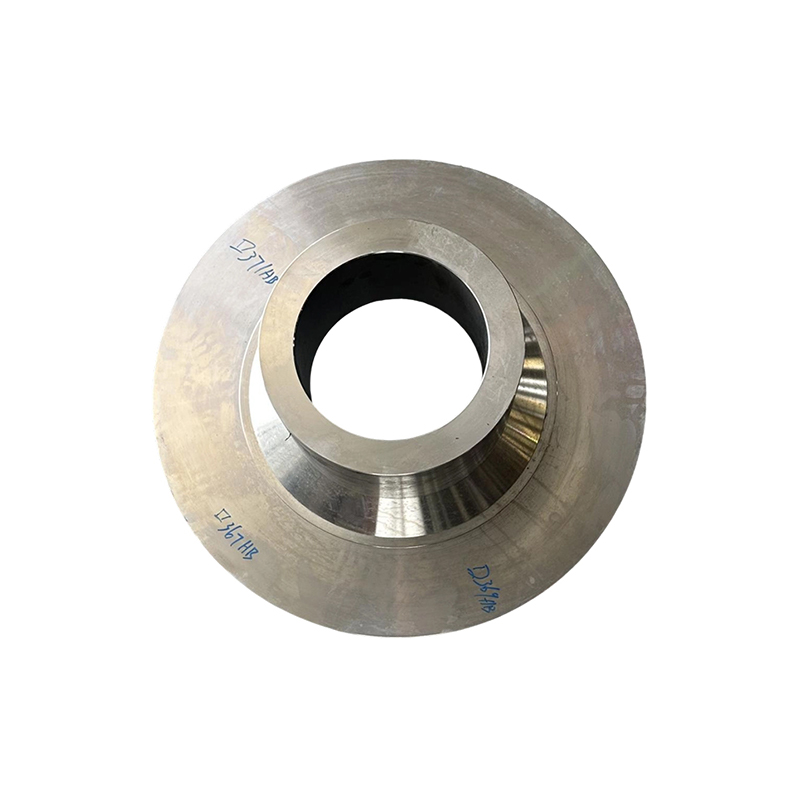

• Martensitische Edelstähle (z. B. AISI 410, 420, 17-4PH): Höhere Festigkeit als austenitische Sorten – bis zu 1.310 MPa Zugfestigkeit (17-4PH H900-Zustand) – mit mäßiger Korrosionsbeständigkeit. Durch Abschrecken wärmebehandelbar. Wird in Pumpenwellen, Ventilschäften, Turbinenschaufeln und chirurgischen Instrumenten verwendet, bei denen sowohl Härte als auch Korrosionsbeständigkeit erforderlich sind.
• Ferritische Edelstähle (z. B. AISI 430, 446): Geringere Kosten als austenitisch, gute Oxidationsbeständigkeit bei erhöhten Temperaturen, aber begrenzte Zähigkeit in schweren Abschnitten. Aufgrund der begrenzten Formbarkeit und der Anfälligkeit für Kornwachstum bei der Warmumformung wird es seltener geschmiedet.
• Duplex-Edelstähle (z. B. 2205, 2507, Super Duplex): Eine gemischte Austenit-Ferrit-Mikrostruktur liefert ungefähr doppelt so hohe Streckgrenze wie standardmäßige austenitische Sorten (typischerweise 450–550 MPa Ausbeute gegenüber 200–240 MPa für 316) bei gleichzeitig vergleichbarer Korrosionsbeständigkeit. Duplex- und Super-Duplex-Schmiedeteile werden zunehmend für Offshore-Öl- und Gasventile, Pumpengehäuse und Unterwasserkomponenten eingesetzt, bei denen sowohl hohe Druckwerte als auch Beständigkeit gegen Chlorid-Spannungsrisskorrosion erforderlich sind.

Spezielle Herausforderungen beim Schmieden von Edelstahl

Rostfreie Stähle sind aufgrund ihrer höheren Fließspannung bei Schmiedetemperatur und engeren Schmiedetemperaturfenstern schwieriger zu schmieden als Kohlenstoff- oder niedriglegierte Stähle. Austenitische Güten erhärten schnell, was eine höhere Presskraft und mehr Zwischenglühvorgänge bei mehrstufigen Schmiedestücken erfordert. Duplex-Typen erfordern eine sorgfältige Temperaturkontrolle dazwischen 1.050–1.200 °C Um das richtige Austenit-Ferrit-Phasengleichgewicht aufrechtzuerhalten, entsteht bei einer zu niedrigen Temperatur übermäßig viel Ferrit, das die Zähigkeit und Korrosionsbeständigkeit beeinträchtigt. Diese Faktoren tragen dazu bei 2–4× höhere Kosten von Schmiedestücken aus rostfreiem Stahl im Vergleich zu gleichwertigen Schmiedestücken aus Kohlenstoffstahl.

Primäre Anwendungsbereiche

• Öl und Gas: Ventile, Flansche, Armaturen (ASTM A182 F304/316/F51/F53), Bohrlochkopfkomponenten und Unterwasserverteiler
• Chemische und petrochemische Verarbeitung: Pumpenlaufräder, Reaktoreinbauten, Wärmetauscherkanalköpfe und Düsen für den Umgang mit korrosiven Medien
• Lebensmittel und Pharma: Ventilkörper, Armaturen und Pumpengehäuse erfordern FDA-konforme Oberflächen und CIP-Kompatibilität (Clean-in-Place).
• Atomkraft: Komponenten des Primärkühlmittelsystems, Innenteile von Reaktordruckbehältern und Instrumentierungsdüsen, die sowohl Korrosionsbeständigkeit als auch Strahlungsversprödungsbeständigkeit erfordern

Schmiedeteile aus legiertem Stahl auf Nickelbasis: Leistung unter extremen Bedingungen

Schmiedestücke aus Nickelbasislegierungen – oft als „Superlegierungsschmiedestücke“ bezeichnet – stellen das technisch fortschrittlichste und teuerste Segment der Schmiedeindustrie dar. Diese Legierungen enthalten 50–75 % Nickel als Matrixelement mit Zusätzen von Chrom, Kobalt, Molybdän, Wolfram, Aluminium, Titan und Niob, die zusammen ein Material ergeben, das in der Lage ist, seine strukturelle Integrität bei Temperaturen beizubehalten, bei denen alle Stahllegierungen praktisch ihre Tragfähigkeit verloren haben.

Warum die Nickelmatrix Leistung bei extremen Temperaturen ermöglicht

Die Nickel-FCC-Kristallstruktur (kubisch-flächenzentriert) ist von kryogenen Temperaturen bis nahe zum Schmelzpunkt ohne Phasenumwandlung stabil – im Gegensatz zu eisenbasierten Legierungen, die BCC-zu-FCC-Übergänge durchlaufen. Diese strukturelle Stabilität ermöglicht es Nickellegierungen, bei höheren Temperaturen eine nützliche Kriechfestigkeit aufrechtzuerhalten 70–75% of their absolute melting point , ein Leistungsverhältnis, das von keiner anderen Stahllegierung erreicht wird.

Der primäre Verstärkungsmechanismus in geschmiedeten Nickel-Superlegierungen ist die Ausscheidungshärtung durch die Bildung von Gamma-Primär-(γ')-Ausscheidungen – geordnete intermetallische Ni₃(Al,Ti)-Partikel, die sich kohärent innerhalb der Nickelmatrix bilden und selbst bei erhöhten Temperaturen einer Versetzungsbewegung widerstehen. Legierungen mit hohen γ'-Anteilen (wie Waspaloy, René 41 und IN-718) erreichen Zeitstandfestigkeiten von 760 °C, die die der stärksten Stahllegierungen bei 500 °C übertreffen .

Common Legierung auf Nickelbasis Forging Grades

Herausforderungen beim Schmiedeprozess für Nickel-Superlegierungen

Nickel-Superlegierungen stellen die anspruchsvollsten Schmiedebedingungen aller Strukturmaterialien dar. Ihre hohe Warmfestigkeit – dieselbe Eigenschaft, die sie im Einsatz wertvoll macht – bedeutet, dass sie sehr hohe Schmiededrücke erfordern und einer Verformung bei Arbeitstemperaturen widerstehen. Key process challenges include:

• Narrow forging temperature windows: Viele Nickel-Superlegierungen müssen innerhalb eines Temperaturbereichs von nur geschmiedet werden 50–100°C – oberhalb der Gamma-Primzahl-Lösungstemperatur (um eine Verformung zu ermöglichen), aber unterhalb der beginnenden Schmelztemperatur. Temperaturschwankungen außerhalb dieses Fensters führen entweder zu Rissen beim Druckabschrecken oder zu beginnendem Korngrenzenschmelzen.
• Isothermal and near-isothermal forging: Fortschrittliche Turbinenscheiben-Schmiedeteile aus Legierungen mit hohem γ'-Anteil erfordern isothermes Schmieden in beheizten Gesenken (Gesenktemperatur innerhalb). 15–30°C of the workpiece temperature ), um eine Abkühlung der Oberfläche zu verhindern und eine gleichmäßige Verformung aufrechtzuerhalten. Dies erfordert spezielle Geräte – typischerweise große hydraulische oder mechanische Pressen mit beheizten Werkzeugen –, die die Kapital- und Betriebskosten der Produktion erheblich erhöhen.
• Kontrolle der Kornstruktur: Das Kriech-, Ermüdungs- und Bruchverhalten von Turbinenscheiben-Schmiedeteilen hängt äußerst empfindlich von der Gleichmäßigkeit der Korngröße ab. Die Korngröße muss durch präzise Dehnung, Dehnungsrate und Temperaturmanagement während des Schmiedens streng kontrolliert werden. Eine Wärmebehandlung nach dem Schmieden wird spezifiziert, um die Zielkorngröße (typischerweise ASTM 8–12 für Scheibenanwendungen) und die erforderliche γ'-Ausscheidungsmorphologie zu erreichen.
• Werkzeugverschleiß und -kosten: Die hohe Fließspannung von Nickel-Superlegierungen führt zu einem schnellen Werkzeugverschleiß. Gesenkmaterialien für das Schmieden von Nickellegierungen sind selbst hochlegierte Werkzeugstähle oder Warmarbeitslegierungen auf Nickelbasis mit begrenzter Lebensdauer – was dazu beiträgt 5–15× höhere Kosten von Schmiedestücken aus Nickellegierungen im Vergleich zu gleichwertigen Schmiedestücken aus Kohlenstoffstahl.

Comparing All Four Forging Material Categories

Auswahl des richtigen Schmiedematerials für Ihre Anwendung

Die Materialauswahl für Schmiedeteile folgt einer sequenziellen Bewertung der Serviceanforderungen, wobei die Kostenoptimierung erst angewendet wird, nachdem die funktionalen Leistungsschwellenwerte bestätigt wurden. Der folgende Rahmen deckt die primären Entscheidungskriterien in der Reihenfolge ihrer Priorität ab:

1. Define operating temperature: Wenn eine dauerhafte Belastung über 650 °C erforderlich ist, kommen nur Legierungen auf Nickelbasis und eine begrenzte Anzahl austenitischer Edelstahlsorten (z. B. 310S) in Frage. Zwischen 400 °C und 650 °C eignen sich Chrom-Molybdän-legierte Stähle (F22, F91) oder austenitische Edelstähle. Unterhalb von 400 °C decken Kohlenstoff- oder legierte Stähle den gesamten Festigkeitsbereich ab.
2. Assess corrosion environment: Für den Kontakt mit Meerwasser, Mineralsäuren, organischen Säuren oder chloridhaltigen Medien sind Edelstahl (Duplex oder Austenitisch) oder Nickellegierungen erforderlich. Bei oxidierenden Gasen mit erhöhter Temperatur bieten Nickellegierungen oder Stähle mit hohem Chromgehalt (9Cr, 12Cr) eine ausreichende Oxidationsbeständigkeit. Kohlenstoff- und legierte Stähle erfordern Schutzbeschichtungen in allen korrosiven Umgebungen.
3. Bestimmen Sie die Anforderungen an Festigkeit und Abschnittsgröße: Wenn in Abschnitten über 50 mm Zugfestigkeiten über 800 MPa erforderlich sind, wird Kohlenstoffstahl durch legierten Stahl (4140, 4340) ersetzt. Für Festigkeitsanforderungen über 1.000 MPa in Kombination mit Korrosionsbeständigkeit sind ausscheidungshärtende Edelstahllegierungen (17-4PH) oder Nickellegierungen erforderlich.
4. Consider regulatory and code requirements: Druckbehälter- und Rohrleitungsanwendungen, die durch ASME Abschnitt VIII, ASME B31.3 oder EN 13480 geregelt werden, geben ausdrücklich zulässige Materialqualitäten an. Schmiedeteile für Luft- und Raumfahrt sowie Verteidigung unterliegen AMS-, ASTM- und OEM-Materialspezifikationen, die die Materialauswahl auf vorab qualifizierte Qualitäten beschränken.
5. Optimize for cost within the qualified range: Sobald die Serviceumgebung ungeeignete Materialkategorien eliminiert, wählen Sie die kostengünstigste Sorte aus dem qualifizierten Satz aus, die alle mechanischen, Maß- und Prüfanforderungen erfüllt. In vielen Fällen gleicht ein höher legierter Werkstoff, der weniger Bearbeitungszugabe oder weniger Schweißnahtreparaturen erfordert, die höheren Rohstoffkosten mehr als aus.
