Stahlschmieden erklärt: Typen, Schmiedeteile aus Kohlenstoffstahl und Materialauswahl

Was ist Stahlschmieden?

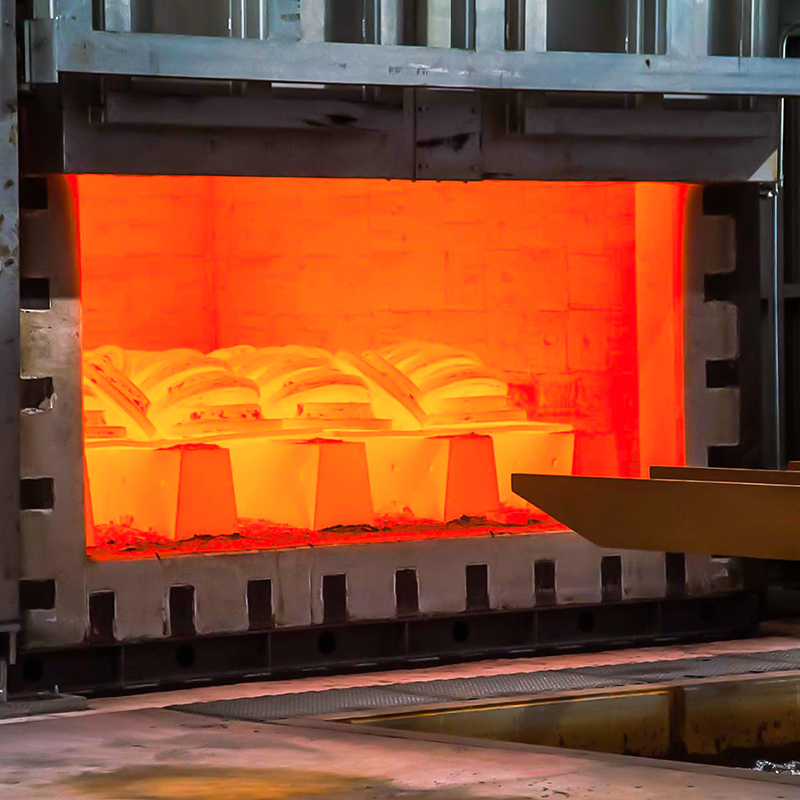

Beim Stahlschmieden handelt es sich um einen Herstellungsprozess, bei dem ein Stahlwerkstück durch Aufbringen einer Druckkraft – durch Hämmern, Pressen oder Walzen – geformt wird, während das Material entweder in einen plastischen Zustand erhitzt oder bei Raumtemperatur bearbeitet wird. Das Ergebnis ist ein Bauteil mit definierter Geometrie und vor allem einer verfeinerten inneren Kornstruktur, die mechanische Eigenschaften liefert denen, die durch Gießen oder Bearbeiten aus Stangenmaterial erreichbar sind, deutlich überlegen sind . Schmieden ist nicht nur ein formgebender Vorgang; Es handelt sich um einen metallurgischen Prozess, der das Material, mit dem es arbeitet, grundlegend verbessert.

Beim Gießen von Stahl entsteht durch den Erstarrungsprozess eine grobe, manchmal dendritische Kornstruktur mit möglichen Hohlräumen, Porosität und Entmischungszonen. Beim Schmieden wird diese Struktur komprimiert und neu ausgerichtet, wodurch innere Defekte geschlossen, die Korngröße verfeinert und der Kornfluss so ausgerichtet wird, dass er den Konturen des fertigen Teils folgt. Eine geschmiedete Pleuelstange hat beispielsweise einen Kornfluss, der sich durch den Radius und den Balken der Stange krümmt – der gleiche Weg, den Zug- und Biegelasten im Betrieb zurücklegen. Diese Ausrichtung ist der Grund dafür, dass geschmiedete Teile einem Ermüdungsbruch bei dynamischen Belastungsanwendungen so effektiv widerstehen.

Der Schmiedeprozess wird in nahezu allen anspruchsvollen Branchen eingesetzt: Antriebsstrangkomponenten für die Automobilindustrie, Strukturteile für die Luft- und Raumfahrt, Öl- und Gasventilgehäuse, Baumaschinen, Handwerkzeuge und militärische Hardware werden routinemäßig als Schmiedeteile hergestellt. Jede Anwendung, bei der ein Ausfall keine Option ist und die mechanische Zuverlässigkeit gewährleistet sein muss über eine definierte Lebensdauer ist ein Kandidat für geschmiedeten Stahl.

Schmieden von Stahlsorten: Prozesse und ihre Unterschiede

Das Schmieden von Stahl ist kein einzelner Prozess – es umfasst mehrere unterschiedliche Methoden, die jeweils für unterschiedliche Teilegeometrien, Produktionsmengen, Toleranzanforderungen und Materialtypen geeignet sind. Die Auswahl der richtigen Schmiedemethode ist ebenso wichtig wie die Auswahl der richtigen Stahlsorte.

Freiformschmieden

Beim Freiformschmieden wird das Werkstück zwischen flachen oder einfach geformten Gesenken verformt, die das Material nicht vollständig umschließen. Der Bediener positioniert und dreht den Barren zwischen den Schlägen neu, um ihn schrittweise zu formen. Das Freiformschmieden wird für große Teile – Wellen, Ringe, Zylinder, Blöcke – verwendet, bei denen die Herstellung geschlossener Gesenke unerschwinglich teuer wäre oder das Teil zu groß für einen Gesenksatz ist. Es wird auch bevorzugt für Sonderanfertigungen oder Kleinserienfertigung wenn Werkzeuginvestitionen nicht über einen großen Zeitraum hinweg amortisiert werden können. Die Maßtoleranzen sind größer als bei geschlossenen Gesenkarbeiten, und zum Erreichen der endgültigen Abmessungen ist in der Regel eine Nachbearbeitung erforderlich.

Gesenkschmieden (Abdruckschmieden).

Beim Gesenkschmieden werden aufeinander abgestimmte Ober- und Untergesenke verwendet, die so bearbeitet werden, dass sie nahezu die Endform des fertigen Teils erreichen. Der erhitzte Barren wird in den Hohlraum der Matrize gelegt und geschlagen, wodurch Material fließt und die Vertiefung füllt. Grate – überschüssiges Material, das an der Trennlinie der Matrize herausgedrückt wird – werden später entfernt. Bei diesem Verfahren entstehen Teile mit engeren Maßtoleranzen, besserer Oberflächenbeschaffenheit und gleichmäßigeren mechanischen Eigenschaften als bei der Arbeit mit offenem Gesenk. Es ist das vorherrschende Schmiedeverfahren für Automobil- und Industriekomponenten in großen Stückzahlen wie Kurbelwellen, Pleuel, Zahnräder, Flansche und Handwerkzeuge.

Rollschmieden und Ringwalzen

Beim Walzenschmieden wird ein erhitzter Barren zwischen konturierten Walzen geführt, um den Querschnitt zu verringern und das Stück zu verlängern – wird für konische Wellen, Blattfedern und Achsrohlinge verwendet. Das Ringwalzen ist eine spezielle Variante, bei der ein donutförmiger Vorformling zwischen einem inneren Dorn und einer äußeren angetriebenen Walze gerollt wird, wodurch die Wandstärke verringert und der Durchmesser vergrößert wird, um nahtlose Ringe herzustellen. Gewalzte Ringe werden häufig in Lagern, Flanschen, Druckbehälterkomponenten und Flugzeugrahmen verwendet. Ringwalzen erzeugt ununterbrochener Kornfluss in Umfangsrichtung – ein entscheidender Vorteil bei rotierenden oder druckhaltigen Anwendungen.

Kaltschmieden

Kaltschmieden – durchgeführt bei oder nahe Raumtemperatur – erzeugt Teile mit ausgezeichneter Oberflächengüte, engen Maßtoleranzen und kaltverfestigten Oberflächen ohne Erhitzungsschritt. Es wird häufig für Verbindungselemente, Bolzen, Innensechskantköpfe und kleine Präzisionskomponenten verwendet. Der Nachteil sind höhere Umformkräfte, eine verringerte Duktilität während der Verarbeitung und Einschränkungen bei der Teilekomplexität im Vergleich zum Warmschmieden. Für die meisten kaltgeschmiedeten Teile werden Stähle mit niedrigem bis mittlerem Kohlenstoffgehalt und guter Kaltumformbarkeit verwendet.

Schmiedeteile aus Kohlenstoffstahl: Sorten, Eigenschaften und Wärmebehandlung

Kohlenstoffstahl ist der am häufigsten verwendete Rohstoff beim Stahlschmieden und wird wegen seiner Kombination aus Verfügbarkeit, Verarbeitbarkeit und dem breiten Spektrum an mechanischen Eigenschaften, die durch Wärmebehandlung erreicht werden können, geschätzt. Schmiedestücke aus Kohlenstoffstahl werden in den Bereichen Bauwesen, Landwirtschaft, Bergbau, Öl und Gas, Energieerzeugung und allgemeine Industriemaschinen spezifiziert – überall dort, wo Festigkeit, Zähigkeit und Kosteneffizienz die wichtigsten Designfaktoren sind.

Der Kohlenstoffgehalt ist die einflussreichste Variable bei der Auswahl von Schmiedestahl:

• Kohlenstoffarmer Stahl (≤0,25 % C) – z. B. AISI 1018, 1020: Sehr duktil, ausgezeichnete Schmiedbarkeit und leicht schweißbar. Wird für Schmiedeteile verwendet, die eine Verformung ohne Rissbildung erfordern – Haken, Ketten, landwirtschaftliche Zinken und Strukturhalterungen. Normalerweise nicht auf hohe Härte wärmebehandelt; Seine Festigkeit beruht hauptsächlich auf der Kaltverfestigung und der Abschnittsdicke.
• Stahl mit mittlerem Kohlenstoffgehalt (0,25–0,60 % C) – z. B. AISI 1040, 1045, 1050: Das leistungsstarke Sortiment für industrielle Schmiedeteile. Reagiert gut auf die Wärmebehandlung durch Abschrecken und Anlassen und erreicht je nach Abschnittsgröße und Anlasstemperatur Zugfestigkeiten im Bereich von 700–1.000 MPa. AISI 1045 ist eine der am häufigsten spezifizierten Sorten für Wellen, Zahnräder, Achsen und Pleuelstangen, bei denen ein ausgewogenes Verhältnis von Festigkeit, Zähigkeit und Bearbeitbarkeit erforderlich ist.
• Stahl mit hohem Kohlenstoffgehalt (0,60 %–1,00 % C) – z. B. AISI 1060, 1080, 1095: Höhere Härte und Verschleißfestigkeit nach der Wärmebehandlung, aber verringerte Zähigkeit und Schweißbarkeit. Wird für Schmiedeteile aus Federstahl, Schneidwerkzeuge, Schienenkomponenten und landwirtschaftliche Verschleißteile verwendet. Empfindlicher gegenüber Schmiedetemperaturfenstern und erfordert eine sorgfältige Kühlungskontrolle, um Risse zu vermeiden.

Eine Wärmebehandlung nach dem Schmieden verändert die endgültigen mechanischen Eigenschaften von Kohlenstoffstahlkomponenten dramatisch. Normalisieren – Luftkühlung oberhalb der oberen kritischen Temperatur – verfeinert die Korngröße und baut Schmiedespannungen ab, wodurch eine gleichmäßige Mikrostruktur mit vorhersagbaren Grundeigenschaften entsteht. Abschrecken und Anlassen (Q&T) beinhaltet ein schnelles Abkühlen von der Austenitisierungstemperatur zur Bildung von Martensit, gefolgt von einem erneuten Erhitzen auf eine kontrollierte Anlasstemperatur, um die Duktilität wiederherzustellen. Schmiedestücke aus Q&T-Kohlenstoffstahl können Streckgrenzen von über 800 MPa bei ausreichender Schlagzähigkeit für die meisten Strukturanwendungen erreichen. Glühen wird eingesetzt, wenn vor der Weiterverarbeitung höchste Bearbeitbarkeit oder Kaltumformbarkeit erforderlich ist.

Eine praktische Einschränkung von Schmiedeteilen aus reinem Kohlenstoffstahl ist die Härtbarkeit – die Fähigkeit, über den Querschnitt eines großen Teils eine gleichmäßige Härte zu erreichen. Kohlenstoffstahl hat eine geringere Härtbarkeit als legierter Stahl; In dicken Abschnitten kühlt der Kern beim Abschrecken zu langsam ab, um sich vollständig in Martensit umzuwandeln, was zu einem weicheren Kern führt. Für Schmiedestücke über ca. 75–100 mm im kritischen Querschnitt, bei dem eine Durchhärtung erforderlich ist, Legierungszusätze wie Chrom, Molybdän oder Nickel werden eingeführt – die Spezifikation wird von reinem Kohlenstoff auf legierte Stahlsorten wie 4140, 4340 oder 8620 umgestellt.

Geschmiedeter Kohlenstoffstahl vs. gegossener und bearbeiteter Stahl: Wenn der Prozessunterschied zählt

Die Wahl zwischen geschmiedetem Kohlenstoffstahl, Gussstahl und bearbeitetem Stangenmaterial ist grundsätzlich ein Kompromiss zwischen mechanischer Leistung, geometrischer Komplexität, Produktionsvolumen und Stückkosten. Jeder Prozess ist in einem bestimmten Kontext optimal – der technische Fehler besteht darin, einen Prozess dort anzuwenden, wo ein anderer besser geeignet ist.

Geschmiedeter Kohlenstoffstahl im Vergleich zu Gussstahl: Das Gießen ermöglicht eine weitaus größere geometrische Komplexität – innere Durchgänge, Hinterschnitte und Hohlprofile, die durch Schmieden ohne sekundäre Vorgänge nicht erreicht werden können. Gussstahl weist jedoch inhärente mikrostrukturelle Einschränkungen auf: Schrumpfporosität, Gasporen und gröbere Kornstrukturen, die die Ermüdungsfestigkeit und Schlagzähigkeit verringern. Bei Teilen, die zyklischer oder stoßartiger Belastung ausgesetzt sind – Kurbelwellen, Hammerköpfe, Hebehaken, Druckventilgehäuse – rechtfertigt die überlegene Kornstruktur des Schmiedens die höheren Werkzeug- und Verarbeitungskosten. Veröffentlichte Daten zeigen durchweg, dass geschmiedete Kohlenstoffstahlkomponenten erfolgreich sind Ermüdungslebensdauer um 20–30 % höher als gleichwertige Gussteile unter identischen Belastungsbedingungen, mit deutlich besseren Charpy-Schlagzähigkeitswerten, insbesondere bei Minustemperaturen.

Geschmiedeter Kohlenstoffstahl im Vergleich zu bearbeiteter Stange: Ein bearbeitetes Teil, das aus gewalztem Stangenmaterial geschnitten wird, weist eine Kornstruktur auf, die entlang der Walzrichtung der Stange ausgerichtet ist. Bei der Bearbeitung einer komplexen Form wird der Kornfluss unterbrochen – er verläuft unabhängig von der Geometrie direkt durch das Teil. Im Gegensatz dazu weist ein Schmiedeteil einen Kornfluss auf, der der Kontur des Teils folgt. Bei einer aus Stangenmaterial gefertigten Flanschwelle verläuft die Faserrichtung axial durch den Flanschradius – eine schwache Ausrichtung für die Biege- und Scherbelastungen, denen der Flansch tatsächlich ausgesetzt ist. Beim entsprechenden Schmieden würde sich der Kornfluss durch den Flansch krümmen und sich an den Spannungspfaden orientieren. Bei Anwendungen mit hohen Zyklen oder sicherheitskritischen Anwendungen ist diese Unterscheidung nicht akademisch: Sie ist der Unterschied zwischen einem Teil, das seine vorgesehene Lebensdauer erreicht, und einem Teil, das dies nicht tut.

Für Beschaffungsteams und Konstrukteure ist die praktische Anleitung einfach: Geben Sie geschmiedeten Kohlenstoffstahl an, wenn das Teil dynamischen Belastungen, Stoßbelastungen oder Ermüdungsbelastungen ausgesetzt ist. arbeitet in Umgebungen mit niedrigen Temperaturen, in denen der Übergang von duktil zu spröde ein Problem darstellt; oder es handelt sich um eine sicherheitskritische Komponente, bei der ein Ausfall vor Ort schwerwiegende Folgen hat. Verwenden Sie gegossene oder bearbeitete Alternativen, wenn die Geometrie dies erfordert, die Belastung überwiegend statisch ist oder Volumen- und Kostenbeschränkungen eine Werkzeuginvestition unpraktisch machen.
